چگونه گرید مناسب پلی اتیلن برای روکش سیم و کابل را انتخاب کنیم؟
نویسنده: دپارتمان مهندسی اطلس پلیمر
دسته‌بندی: راهنمای انتخاب مواد پلیمری
صنعت سیم و کابل یکی از حساس‌ترین و راهبردی‌ترین بخش‌های مهندسی برق و انرژی به شمار می‌رود. هرگونه نقص در عایق‌بندی و غلاف بیرونی کابل نه تنها می‌تواند موجب قطعی شبکه توزیع، افت کیفیت داده در خطوط مخابراتی و اتلاف انرژی شود، بلکه خطرات جانی و مالی سنگینی چون آتش‌سوزی‌های صنعتی و برق‌گرفتگی را به همراه دارد. در این میان، پلی اتیلن روکش کابل به عنوان مطمئن‌ترین و پیشرفته‌ترین پلیمر در مهندسی پوشش کابل‌ها شناخته می‌شود.
با این حال، ورود به بازار پتروشیمی برای تأمین این مواد چالش‌های فراوانی دارد: تفاوت‌های محسوس میان شاخص جریان مذاب (MFI)، دانسیته، انعطاف‌پذیری، مقاومت در برابر اشعه فرابنفش خورشید (UV) و سازگاری با آزمون‌های استاندارد IEC. مدیران کارخانجات و کارشناسان تأمین همواره با این پرسش کلیدی روبه‌رو هستند: چگونه بهترین گرید پلی اتیلن را متناسب با ولتاژ، نوع کاربرد محیطی و شرایط خط اکستروژن خود انتخاب کنیم؟

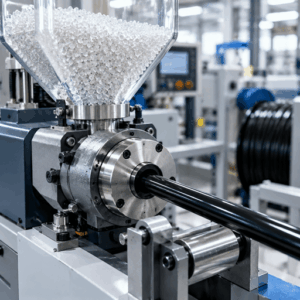

📷 پیشنهاد تصویر شاخص (Image 1):
نام فایل:
۱. تفاوت ساختاری «عایق کابل» با «روکش و غلاف کابل»
پیش از انتخاب نوع ماده، تفکیک دو جزء اصلی محافظتی کابل حیاتی است:
- عایق اولیه (Insulation): لایه‌ای که مستقیماً بر روی هادی (مسی یا آلومینیومی) قرار می‌گیرد. وظیفه اصلی آن جلوگیری از نشت جریان الکتریکی، حفظ مقاومت دی‌الکتریک و تحمل شوک‌های ولتاژی است. در این لایه ضریب افت دی‌الکتریک بسیار پایین مهم‌ترین پارامتر است.
- روکش خارجی یا غلاف بیرونی (Jacket / Sheathing): بیرونی‌ترین لایه کابل که هادی و عایق را از ضربات مکانیکی، سایش، نفوذ رطوبت، اسید خاک، نور خورشید و جوندگان محافظت می‌کند. پلی اتیلن روکش کابل در این بخش به سختی سطحی بالا و مقاومت زیاد در برابر شکست ناشی از تنش محیطی (ESCR) نیاز دارد.
+-------------------------------------------------------+ | 1. PE Outer Jacket (روکش نهایی: ضد سایش، رطوبت، UV) | | +-----------------------------------------------+ | | | 2. Metallic Armor / Shield (شیلد و زره کابل) | | | | +---------------------------------------+ | | | | | 3. Primary Insulation (XLPE / LDPE) | | | | | | +-------------------------------+ | | | | | | | 4. Conductor (مفتول مس/آلومینیوم)| | | | | | +-------------------------------+ | | | | | +---------------------------------------+ | | | +-----------------------------------------------+ | +-------------------------------------------------------+
۲. بررسی جامع انواع گریدهای پلی اتیلن در صنعت کابل
پلی‌اتیلن بر پایه ساختار کریستالی و چگالی به گروه‌های اصلی زیر تقسیم می‌شود:
الف) پلی اتیلن سبک (LDPE)؛ عایق انعطاف‌پذیر با افت دی‌الکتریک ناچیز
پلی‌اتیلن با دانسیته پایین (حدود ۰.۹۱۸ تا ۰.۹۲۵ گرم بر سانتی‌متر مکعب) شاخه‌های بلند دارد و انعطاف‌پذیری و فرآیندپذیری آسانی ارائه می‌دهد. این گرید ماده اصلی عایق کابل‌های مخابراتی، صوتی تصویری و کابل‌های کواکسیال است که در آن‌ها حفظ سیگنال بدون افت مد نظر است.
ب) پلی اتیلن سبک خطی (LLDPE)؛ مقاومت کششی و دوام بالا
این گرید به علت آرایش شاخه‌های کوتاه، مقاومت مطلوبی در برابر ضربه و پارگی نشان می‌دهد. کاربرد گسترده آن در پایه‌های کامپاندینگ و کابل‌هایی است که نیاز هم‌زمان به خمیدگی و ضدسوراخ‌شدگی دارند.
ج) پلی اتیلن با دانسیته متوسط (MDPE)؛ تعادل ایده‌آل کابل‌های مخابراتی
پلی‌اتیلن MDPE با تعادل بهینه میان چقرمگی و مقاومت به تنش محیطی، بهترین متریال برای غلاف کابل‌های فیبر نوری و خطوط مخابراتی بیرونی به شمار می‌رود.
د) پلی اتیلن سنگین (HDPE)؛ غلاف مستحکم و نفوذناپذیر
فشردگی زنجیره‌ها در HDPE موجب سختی سطحی، نفوذناپذیری بسیار بالا در برابر نم و مقاومت در برابر سایش می‌شود. از این پلیمر برای غلاف کابل‌های دفن مستقیم در زمین، کابل‌های زیردریایی و همچنین تولید لوله‌های پلی اتیلن محافظ کابل برق (PE100 / PE80) استفاده می‌شود.
هـ) پلی اتیلن کراس‌لینک (XLPE)؛ استاندارد بی‌رقیب کابل‌های فشار قوی
با فرآیند ایجاد پیوندهای عرضی، پلی‌اتیلن تبدیل به یک ماده ترموست مقاوم به حرارت می‌شود. کابل عایق‌شده با XLPE توان کارکرد پیوسته تا دمای ۹۰ درجه و دمای شوک ناشی از اتصال کوتاه تا ۲۵۰ درجه سانتی‌گراد را دارد.
📷 پیشنهاد اینفوگرافیک مقایسه‌ای (Image 2):
۳. جدول مقایسه فنی و پارامترهای مهندسی گریدهای پلی اتیلن
| نام گرید | محدوده دانسیته (g/cm³) | MFI پیشنهادی (g/10min) | حداکثر دمای پیوسته (°C) | مقاومت ESCR | کاربرد محوری در کابل‌سازی |
|---|---|---|---|---|---|
| LDPE | ۰.۹۱۸ – ۰.۹۲۵ | ۰.۲ – ۲.۰ | ۷۰ | متوسط | عایق کابل‌های مخابراتی، دیتا و صوتی |
| LLDPE | ۰.۹۲۰ – ۰.۹۳۰ | ۰.۵ – ۲.۵ | ۷۵ | خوب | کامپاندهای منعطف و لایه‌های میانی |
| MDPE | ۰.۹۲۶ – ۰.۹۴۰ | ۰.۲ – ۰.۸ | ۸۰ | بسیار عالی | روکش نهایی کابل فیبر نوری و دیتا بیرونی |
| HDPE | ۰.۹۴۱ – ۰.۹۶۵ | ۰.۱ – ۰.۵ | ۸۵ | بسیار خوب | روکش کابل دفنی، زیردریایی و لوله محافظ برق |
| XLPE | پلیمر شبکه‌ای | وابسته به فرآیند | ۹۰ پیوسته / ۲۵۰ لحظه‌ای | استثنایی | عایق کابل‌های قدرت ولتاژ متوسط و قوی |
۴. پارامترهای حیاتی برای انتخاب گرید مناسب پلی اتیلن روکش کابل
- شاخص جریان مذاب (MFR / MFI): در سرعت‌های بالای اکستروژن، شاخص مذاب بین ۰.۲ تا ۱.۰ گرم بر ۱۰ دقیقه سبب شکل‌پذیری منظم و جلوگیری از شره‌کردن یا افتادگی دیواره روکش بر روی مغزی کابل می‌شود.
- مقاومت در برابر تنش محیطی (ESCR): روکش کابل در معرض رطوبت، ترکیبات خاک و فشارهای خمش مداوم نباید ریزترک بردارد. آزمون ASTM D1693 با F50 بالای ۱۰۰۰ ساعت استانداردی مطمئن برای روکش‌ها است.
- مقاومت UV با حداقل ۲.۵٪ دوده فعال: کابل‌های روباز و هوایی در برابر نور آفتاب نیازمند افزودن ۲ تا ۲.۶ درصد دوده میکرونیزه با پراکندگی مطلوب هستند تا از زنجیره‌های پلیمر محافظت کنند.
- ثبات دی‌الکتریک: ثابت دی‌الکتریک کم در پلی‌اتیلن تضمین می‌کند که هدررفت جریان یا تضعیف سیگنال (Attenuation) در خطوط انتقال رخ ندهد.
📷 پیشنهاد تصویر فرآیند تولید (Image 3):
۵. مقایسه تخصصی: روکش پلی اتیلن در برابر روکش PVC
با اینکه PVC قیمت کمتری دارد، اما پلی‌اتیلن به دلایل زیر در استانداردهای نوین ترجیح داده می‌شود:
- عملکرد دمایی سرد: پلی‌اتیلن در دماهای منفی ۳۰ الی ۴۰ درجه ترک برنمی‌دارد؛ در حالی که پی‌وی‌سی در سرما بسیار شکننده است.
- نفوذناپذیری رطوبت: جذب آب پلی‌اتیلن نزدیک به صفر است که برای کابل‌های زمینی خیس یک برتری قاطع محسوب می‌شود.
- عاری بودن از هالوژن و گازهای سمی: پلی‌اتیلن پایه اصلی کامپاندهای ضد حریق کم‌دود و فاقد هالوژن (LSZH/HFFR) است و حین آتش‌سوزی گاز اسیدی کشنده آزاد نمی‌کند.
۶. گریدهای شاخص پتروشیمی‌های ایران برای سیم و کابل
گریدهای متداول موجود در بازار:• گرید LDPE 0200: پتروشیمی بندر امام و لاله؛ انتخابی عالی برای عایق کابل‌های مخابراتی، زوجی و انعطاف‌پذیر.
• گرید LLDPE 0209: پتروشیمی اراک و امیرکبیر؛ مناسب برای تقویت خواص کششی و کامپاندینگ روکش.
• گریدهای HDPE PE100 و PE80: پتروشیمی جم و امیرکبیر؛ متریال اصلی لوله‌های پلی‌اتیلنی محافظ کابل برق و غلاف‌های سخت دفنی.
📷 پیشنهاد تصویر آزمایشگاه کنترل کیفیت (Image 4):
نام فایل: cable-sheath-polymer-quality-testing.jpg
متن جایگزین (Alt Text): آزمایش کنترل کیفیت و مقاومت کششی پلی اتیلن روکش کابل
موضوع عکس: دستگاه تست استحکام کشش (Tensile Test) روی نمونه دمبلی روکش پلیمری.
۷. چک‌لیست نهایی مدیران تأمین پیش از خرید مواد
- محل مصرف کابل در فضای بسته است یا در معرض نور مستقیم خورشید؟
- رده ولتاژی کابل چیست؟ (فشار ضعیف، فشار متوسط یا فشار قوی)
- نوع خاک و میزان اصطکاک و تنش مکانیکی محیط دفن کابل در چه حدی است؟
- آیا اکسترودر مجهز به ماردون استاندارد برای ذوب یکنواخت پلی‌اتیلن هست؟
۸. پرسش‌های متداول (FAQ)
تفاوت کلیدی XLPE با پلی‌اتیلن معمولی چیست؟
پلی‌اتیلن معمولی با حرارت ذوب می‌شود و بیشینه دمای ۷۰ تا ۸۰ درجه دارد، اما XLPE به علت شبکه‌ای شدن زنجیره‌ها تا دمای ۹۰ درجه پیوسته و ۲۵۰ درجه سانتی‌گراد در زمان شوک اتصال کوتاه پایداری خود را حفظ می‌کند.
چرا در روکش فیبر نوری عمدتاً MDPE به کار می‌رود؟
چون MDPE علاوه بر مقاومت عالی در برابر عوامل محیطی، انعطاف‌پذیری بهتری نسبت به HDPE دارد و مانع اعمال تنش خمشی و شکستن تارهای نازک شیشه‌ای فیبر نوری می‌شود.
آیا استفاده از گرانول ضایعاتی بازیافتی در روکش کابل مجاز است؟
خیر؛ وجود ناخالصی و نوسان MFI در مواد ضایعاتی موجب ترک‌خوردگی سریع، افت مقاومت دی‌الکتریک و مردود شدن کابل در استانداردهای توانیر می‌گردد.
